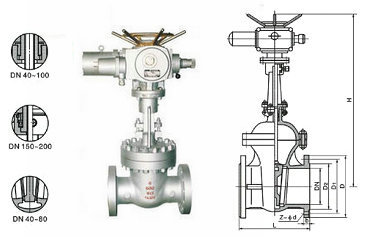

電動高壓閘閥概述

電動高壓閘閥屬整體直通鑄造(鍛造)閥，由高壓閘閥與電動執行器組成，中部采用閥蓋連接，閥體材料為鉻鉬釩鋼，密封圈材料有低碳鋼或者柔性石墨316絲（網），在高溫高壓工況下具有良好的密封性能，電動高壓閘閥適用于工作壓力在10MPa~25MPa，溫度≤550℃的介質工況當中，廣泛應用于水、蒸汽、油品、過熱蒸汽的管道上。

電動高壓閘閥標準規范

結構長度：GB/T12221

法蘭尺寸：JB79

檢驗與試驗：JB/T9092

碳鋼：GB/T12229

不銹鋼：GB/T12230

防護等級：IP55(可定制IP67)

隔爆標志：ExdⅡBT4

環境溫度：-20～+60℃

環境濕度：≤90%

電動高壓閘閥結構特點

1、閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，使用安全可靠。

2、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封.此結構維修方便，節約費用，閥瓣互換性較好。

3、閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。

4、閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。

5、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。
