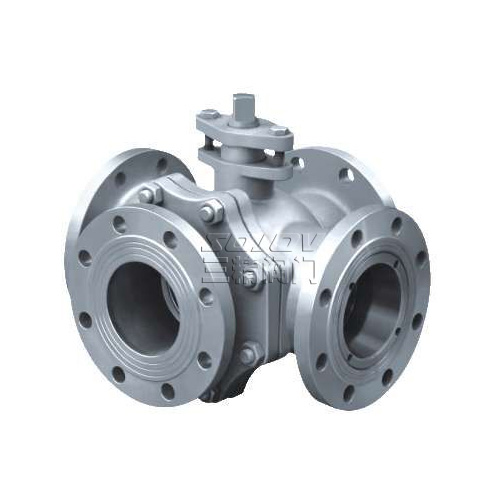

Q46F不銹鋼四通球閥
Q46F不銹鋼四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90°時，能使相近的兩個通道實現兩兩相同。本閥門系列可配置多種驅動裝置。
Q46F不銹鋼四通球閥用途
1、流體阻力�。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長： 閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE， 能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
Q46F不銹鋼四通球閥執行標準
I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
Q46F不銹鋼四通球閥結構特點：
四通換向球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90°時，能使相近的兩個通道實現兩兩相同。本閥門系列可配置多種驅動裝置。
Q46F不銹鋼四通球閥介質流向原理
“LL&＃39;’型四通球閥只需操作板手或執行器將球體轉動90’，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
Q46F不銹鋼四通球閥性能規范
|
公稱壓力 |
常溫 |
殼體試 |
氣密封 |
高壓密封 |
|
1．6 |
1．6 |
2．4 |
0．6 |
1．76 |
|
2．5 |
2．5 |
3．8 |
0．6 |
2．75 |
|
4．0 |
4．0 |
6．0 |
0．6 |
4．4 |
|
C1aSSl50 |
2．0 |
3．0 |
0．6 |
2．2 |
|
殼體材料 |
閥座材料 |
適用溫度 |
適用介質 |
|
碳鋼C型 |
聚四氟乙烯 |
≤150℃ |
水＼蒸汽 |
|
對位聚苯 |
≤300℃ |
油晶等 |
|
|
鉻鎳鈦鋼 |
聚四氟乙烯 |
≤150℃ |
|
|
對位聚苯 |
≤200℃ |
|
|
|
鉻鎳鉬 |
聚四氟乙烯 |
≤150℃ |
|
|
對位聚苯 |
≤200℃ |
